Caratteristiche
Modulo Modbus Slave su rete RS-485
Protocollo MODBUS RTU/ MODBUS ASCII
8 uscite digitali a relè SPDT
Parametri di comunicazione impostabili via software
Allarme Watch-Dog
Configurabile da terminale remoto
Isolamento galvanico a 1500 Vca
Segnalazione LED su lato frontale per alimentazione e comunicazione
Segnalazione LED su lato frontale per stato uscite digitali
Connessione a morsetti estraibili
Elevata precisione
Conformità CE
Adatto al montaggio su binario DIN conforme a EN-50022
Descrizione Generale

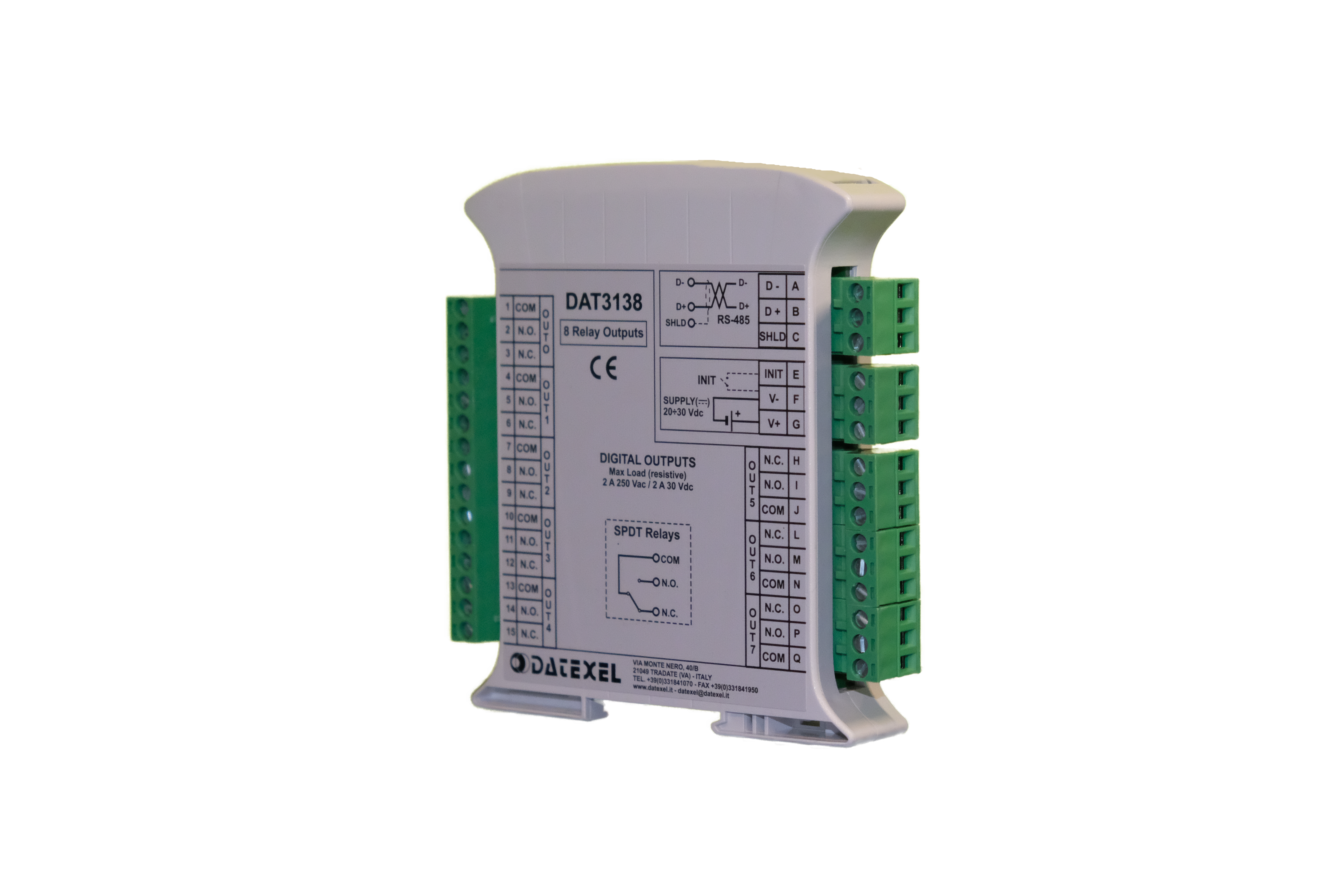

Il dispositivo DAT3138 è in grado di comandare fino a 8 uscite relè SPDT. I dati sono trasmessi con protocollo MODBUS RTU/MODBUS ASCII su rete RS-485. Al fine di garantire la sicurezza dell’impianto, il dispositivo è fornito di un sistema di timer Watch-Dog.
L’isolamento a 1500 Vca elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l’uso del dispositivo anche nelle più gravose condizioni ambientali.
I LED di segnalazione dell’attività di comunicazione permettono un comodo monitoraggio della funzionalità del sistema.
Esso è alloggiato in un contenitore plastico di 22,5 mm di spessore da binario DIN conforme allo standard EN-50022.
PROTOCOLLI DI COMUNICAZIONE
Nel modulo è stato implementato il protocollo MODBUS RTU/ MODBUS ASCII, protocollo standard di comunicazione diffuso nel bus di campo. Questo protocollo permette di interfacciare la serie DAT3000 direttamente alla maggior parte dei PLC ed ai pacchetti SCADA presenti sul mercato.
Per le impostazioni di comunicazione, fare riferimento alle istruzioni riportate sul Manuale Operativo.
