Caratteristiche
Due segnali di uscita derivati dallo stesso segnale di ingresso.
Campi scala di ingresso ed uscita configurabili mediante interruttori DIP.
Due canali di uscita indipendenti.
Sorgente di alimentazione isolata per trasmettitori di corrente su ingresso.
Sorgenti di alimentazione isolate per carichi passivi su uscite.
Isolamento galvanico a 1500 Vca sulle 4 vie.
LED di segnalazione per stato di corretta alimentazione.
Conformità CE / UL.
Adatto al montaggio su binario DIN conforme a EN-50022 ed EN-50035.
Descrizione Generale

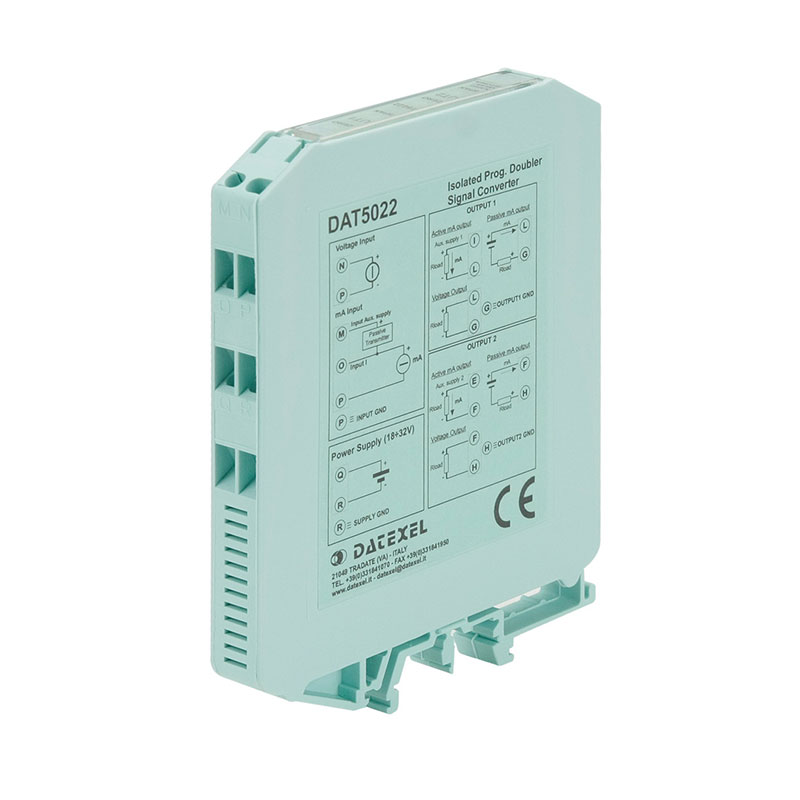

Il convertitore DAT 5022 é progettato per fornire in uscita due segnali indipendenti in tensione o corrente proporzionali con il valore del segnale normalizzato applicato al suo ingresso. E’ possibile programmare i campi scala di ingresso ed uscita mediante interruttori DIP accessibili aprendo l’ apposito sportello situato sul fianco del dispositivo (vedasi sezioni “Tabella campi scala di ingresso” e “Tabella campi scala di uscita”).
Sul lato frontale del dispositivo sono presenti il led PWR per la segnalazione del corretto stato di alimentazione ed i potenziometri di ZERO e SPAN per la regolazione dei valori di inizio e fondo scala. L’isolamento a 1500 Vca tra ingresso, alimentazione ed uscite elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l’ uso del dispositivo anche nelle più gravose condizioni ambientali. All’ingresso è possibile collegare un trasmettitore di corrente, mentre su entrambe le uscite è possibile connettere strumenti o carichi passivi in quanto sono disponibili sorgenti di alimentazione isolate (Aux supply) per la loro alimentazione.
Il DAT 5022 è conforme alla direttiva UL 61010-1 per il mercato statunitense ed alla direttiva CSA C22.2 No 61010-1 per il mercato canadese.
Esso è alloggiato in un contenitore plastico di 12,5 mm di spessore da binario DIN conforme agli standard EN-50022 ed EN-50035 .
