Caratteristiche
Modulo Modbus Slave su rete RS-485.
Protocollo MODBUS RTU/ MODBUS ASCII.
4 canali di ingresso.
Ingresso configurabile per RTD, Resistenza e Potenziometri.
Parametri di comunicazione impostabili via dip-switch.
Allarme Watch-Dog.
Configurabile da terminale remoto.
Isolamento galvanico a 1500 Vca sulle tre vie.
Segnalazione LED su lato frontale per alimentazione e comunicazione.
Connessione a morsetti estraibili.
Elevata precisione.
Conformità CE.
Adatto al montaggio su binario DIN conforme a EN-50022.

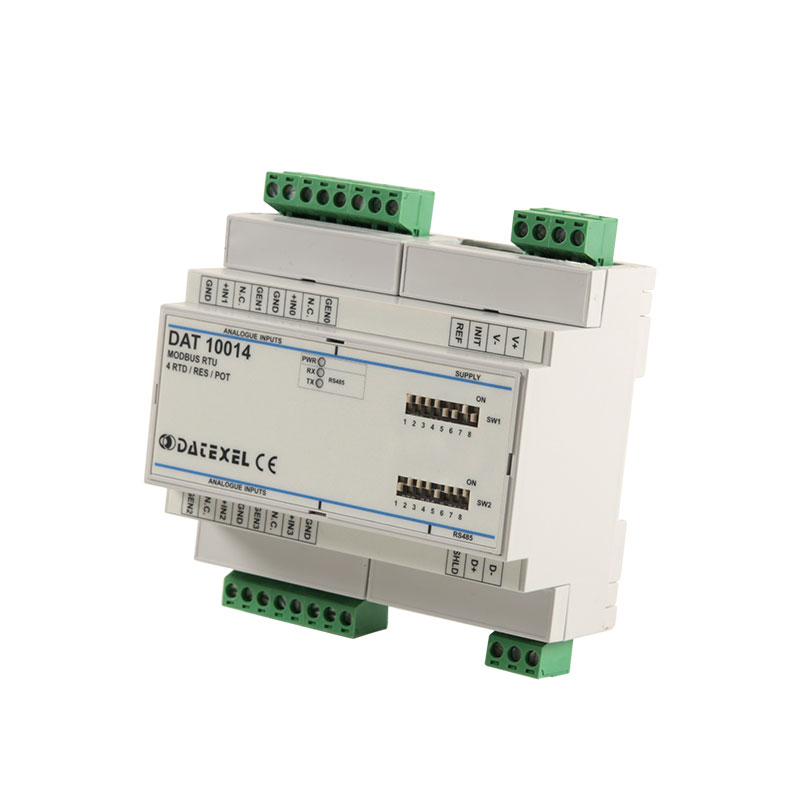

Descrizione Generale
Il dispositivo DAT 10014 converte fino a 4 segnali analogici applicati in ingresso in unità ingegneristiche in formato digitale. I dati sono trasmessi con protocollo MODBUS RTU/MODBUS ASCII su rete RS-485. Agli ingressi è possibile collegare sensori RTD e Resistenza a 2 e 3 fili o Potenziometri. Il dispositivo garantisce una elevata precisione ed una misura molto stabile sia nel tempo che in temperatura.
Al fine di garantire la sicurezza dell’impianto, il dispositivo è fornito di un sistema di timer Watch-Dog.
L’isolamento a 1500 Vca tra ingresso, alimentazione e linea seriale RS-485 elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l’uso del dispositivo anche nelle più gravose condizioni ambientali.
Esso è alloggiato in un contenitore plastico modulare da 6 moduli DIN adatto al montaggio su binario DIN conforme allo standard EN-50022.
